Các thành phần cấu tạo của con lăn băng tải

  • Currently 4.69/5

Kết quả: 4.7/5 - (2159 phiếu)

Con lăn băng tải hay gọi ngắn gọn là con lăn là thiết bị quan trọng bậc nhất trong hệ thống băng tải công nghiệp sử dụng con lăn để vận chuyển sản phẩm. Con lăn có thể dùng để nâng đỡ dây băng tải hoặc vận chuyển trực tiếp những sản phẩm có mặt đáy phẳng cứng.  Con lăn băng tải là hệ thống có khả năng vận chuyển hàng hóa các sản phẩm có kích thước trọng lượng từ nhẹ, trung bình tới nặng. Môi trường làm việc đa dạng như có hóa chất ăn mòn, bụi bặm, ẩm ướt... Trong bài viết này Việt Thống Hưng Thịnh xin được đề cập tới cấu tạo và thành phần để làm nên con lăn idler này


Hiện nay hệ thống con lăn càng được sử dụng phổ biến trong doanh nghiệp, tuy nhiên mỗi doanh nghiệp có một yêu cầu bài toán về sản xuất riêng nên việc thiết kế các con lăn đưa vào sử dụng phải có những tiêu chuẩn riêng phù hợp với mỗi
doanh nghiệp. Sau đây là thành phần cấu tạo của con lăn băng tải:
  • Băng tải hoặc ống làm rung.

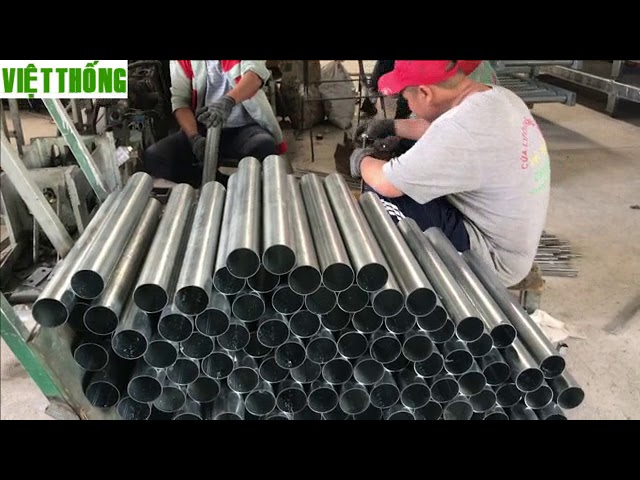

  • Vỏ được làm từ ống thép với khả năng chịu lực cao, đảm bảo êm, không bị sốc và lệch tâm khi chạy với kích thước tối thiểu, trọng lượng quay nhỏ nhất của con lăn đòi hỏi sức ngựa thấp, do đó tiết kiệm năng lượng và năng lượng do ma sát động thấp nhất có thể.
  • Ổ chèn
  • Ổ chèn con lăn được dùng để ngăn chặn sự xâm nhập của bụi bẩn, không khí và độ ẩm.
  • Vỏ ổ trục
  • Vỏ ổ trục được hình thành từ thép dải được ép sâu trong máy ép tự động, Điều này tạo nên sự kết hợp hoàn hảo giữa ổ trục và các bộ phận liên quan ổ chèn.
  • Vòng bi
  • Vòng bi còn có tên gọi khác là bạc đạn hoặc ổ lăn, đây là chi tiết truyền động cơ khí quan trọng. Gồm 4 bộ phận chính là vòng bi trong, vòng bi ngoài, vòng cách và con lăn. Tùy vào từng dòng sản phẩm mà lựa chọn chất liệu và kích thước vòng bi phù hợp.

Các thành phần cấu tạo của con lăn băng tải

Vòng bi tròn có rãnh:

  • Z: Là ký hiệu của vòng bi có 1 nắp sắt ở 1 phía.
  • ZZ: Là vòng bi có 2 nắp sắt  nằm tại ở 2 phía của bi.
  • 2RS1: Vòng bi có 2 nắp chắn bằng cao su   vị trí ở 2 phía của vòng bi
  • RS1:Vòng bi có 1 nắp chắn bằng cao su.
Trục
  • Trục được tạo thành từ thanh tròn được làm lạnh và được hiệu chỉnh theo ISO để đảm bảo lắp ráp chính xác vòng bi. Con lăn được lắp vào trục với ổ bi, còng ngoài ổ bi gắn chặt vào con lăn, vòng trong gắn chắc vào trục.
  • Tải trọng của mỗi con lăn được nhà thiết kế tính toán còn phụ thuộc vào tải trọng của toàn hệ thống, qua đó quyết định loại vật liệu chế tạo, chiều dày ống con lăn, sử dụng loại ống đúc hay ống hàn, và các thông số trục con lăn, sử dụng loại vòng bi thích hợp.
  • Con lăn chủ yếu làm việc ở bề mặt ngoài, nên bề mặt ngoài của nó được gia công có độ nhám nhất định để không làm ảnh hưởng đến quá trình con lăn làm viêc. Chúng hỗ trợ các vành đai trở lại, độ tròn tuyệt vời, cân bằng động tốt, hoạt động trơn tru, dễ dàng thay thế, tuổi thọ lâu dài, bảo trì miễn phí

Ngoài còn lăn ra chúng tôi còn cung cấp cho quý khách hàng những loại băng tải chuyên dụng cho nhiều lĩnh vục khác nhau.

Băng tải xích

Băng tải xích là dòng sản phẩm được ứng dụng trong nhiều lĩnh vực sản xuất, đáp ứng tối đa nhu cầu sử dụng của khách hàng. Băng tải xích được thiết kế đơn giản, dễ dàng sử dụng mang lại hiệu quả cao trong quá trình sản xuất.

Cấu tạo của băng tải xích
Con lăn băng tải được sử dụng phổ biến nhất với nhiều chủng loại đáp ứng yêu cầu kỹ thuật của hệ thống. Hệ thống băng tải con lăn xích là một sản phẩm đặc trưng với giá trị ứng dụng cao. Cấu tạo con lăn băng tải xích bao gồm:
  • - Hệ thống khung băng tải
  • - Bộ phận con lăn băng tải

Ứng dụng của băng tải xích

  • Toàn bộ hệ thống được thiết kế bằng inox có khả năng chịu lực, cường độ và tải trọng cao, đặc biệt với khả năng chống chịu ăn mòn hiệu quả, băng tải con lăn xích được sử dụng trong những môi trường làm việc đặc trưng. Hệ thống hoạt động êm ái không gây nhiều tiếng ồn với hệ thống truyền chuyển động tiện ích
  • Băng tải con lăn xích thường được sử dụng để vận chuyển hàng hóa, vật liệu kho hàng, kiện hàng với diện tích tiếp xúc lớn. Thiết kế hệ thống linh hoạt với các tải trọng khác nhau.
Các loại băng tải xích
  • Hiện nay, trên thị trường có 2 dòng sản phẩm băng tải khác nhau gồm: băng tải xích inox và băng tải xích nhựa.
  • Băng tải xích nhựa là dòng sản phẩm được sử dụng trong các ngành công nghiệp nhẹ, vận chuyển linh hoạt và đơn giản. Sử dụng dây băng xích nhựa có độ bền cao, khả năng chống mài mòn tốt cũng như chi phí bảo trì thấp.
  • Được ứng dụng trong nhiều lĩnh vực sản xuất nhưng chủ yếu được dùng trong ngành thực phẩm, đồ uống, bánh kẹo,..đáp ứng tối đa nhu cầu sử dụng của khách hàng.
  • Băng tải xích inox được thiết kế đơn giản nhưng vẫn đảm bảo độ chắc chắn trong quá trình sản xuất. Dây xích được làm bằng chất liệu Inox có độ bền cao, khả năng chống chịu tốt và không bị gỉ sét. Đặc biệt, băng tải này có thể vận chuyển được các dòng sản phẩm có trọng lượng nặng một cách dễ dàng.

Các thành phần cấu tạo của con lăn băng tải

Băng tải PU

  • Băng tải PU do Việt Thống Hưng Thịnh cung cấp là giải pháp hiệu quả cho việc đầu tư vào dây chuyền sản xuất bởi giá thành rẻ, độ bền cao, chống được các va đập, chịu nhiệt và chịu tải trọng tốt.
  •
  • Dây băng tải PU chuyền tải nhiều loại sản phẩm có khả năng chống hơi ẩm, chống mài mòn cao, chịu được nhiệt độ tốt. Đây là một trong những phụ kiện để lắp ráp băng tải, với nhiều khách hàng hỏi băng tải PU là gì, chúng tôi xin giải đáp tại đây để khách hàng hiểu rõ thêm.
Cấu tạo băng tải PU
  • Băng tải PU là loại băng tải được cấu tạo bề mặt là một lớp nhựa bằng chất liệu Polyurethane (hay còn gọi là PU) có tính đàn hồi và độ dẻo dai của chất liệu cao, nên bề mặt băng tải PU có những đặc tính cao như: chịu dầu, chịu mài mòn cao khi chuyển tải sản phẩm. Ngoài ra mặt băng tải PU còn có thính đài hồi tốt, chống chầy xước, chịu được nhiệt độ cao.
  •
  • Mặt dưới băng tải PU có các lớp bố chịu lực xen kẽ, tăng hiệu suất chuyển tải sản phẩm trong hệ thống. Tùy vào độ dày của dây băng tải PU mà các lớp bố được chia xen kẽ. Hiện nay băng tải PU có các độ dầy từ 0.8mm – 3mm. Tùy trong từng hệ thống cũng có các loại băng tải PU đồng chất
Ứng dụng của băng tải PU:
Được ứng dụng trong các nhà máy, xí nghiệp giúp cải thiện quá trình sản xuất, tăng hiệu quả kinh tế cao, tiết kiệm thời gian và đáp ứng được các nhu cầu an toàn lao động. Có nhiều loại dây băng cho khách hàng lựa chọn, có 2 loại dây băng PU màu xanh và trắng phù hợp với ngành thực phẩm, dược phẩm, may mặc, bánh kẹo hoặc các dây chuyền lắp ráp điện tử, giầy da.

Các loại băng tải PU
  • Phân loại băng tải cao su dựa theo mặt băng tải và màu sắc dây băng tải. Mặt băng tải PU trơn với độ dày khác nhau: 0.8mm, 0.9mm, 1.0mm, 1.2mm, 1.5mm, 1.8mm, 2mm,... tùy từng loại hình sản xuất để lựa chọn cho phù hợp để tạo độ bền cho dây băng tải.
  • Dây băng tải PU có nhiều màu sắc khác nhau cho doanh nghiệp lựa chọn như: màu trắng, màu ghi, màu xanh, màu trắng, nhám và chịu nhiệt tốt, chống thấm axit, chống bong tróc và các tác động môi trường không làm ảnh hưởng tới băng tải.

Các thành phần cấu tạo của con lăn băng tải

Băng tải cao su chịu nhiệt

Băng tải cao su chịu nhiệt là một trong những giải pháp vận chuyển vật liệu có nhiệt độ cao đặc biệt trong các ngành xi măng, gang thép, luyện kim,…

Cấu tạo của băng tải cao su chịu nhiệt
  • - Dây băng tải bằng cao su chịu nhiệt
  • - Bề mặt băng bằng loại cao su EPDM
  • - Động cơ đến từ Nhật Bản
  • - Con lăn đỡ: Thường bằng thép mạ kẽm hoặc Inox, đường kính 32mm, 38mm, 50mm, 60mm
Băng tải cao su chịu nhiệt
  • - Cơ cấu truyền động: Truyền động bằng nhông xích hoặc đai.
  • - Rulo kéo: Thường bằng thép mạ kẽm, Inox, đường kính 89mm, 102mm, 133mm
  • - Động cơ kéo: Là động cơ giảm tốc, công xuất từ 0.4KW đến 3.2KW
Các loại băng tải cao su chịu nhiệt
  • Có 4 loại chính bao gồm:
  • Loại 1: có thể chịu được nhiệt độ từ 100 ℃ đến 150 ℃
  • Loại 2: có thể chịu được nhiệt độ từ 125 ℃ đến 170 ℃
  • Loại 3: có thể chịu được nhiệt độ 150 ℃ đến không quá 200 ℃
  • Loại 4: có thể chịu được nhiệt độ từ 175 ℃, trong giới hạn  nhiệt độ hoạt động cao nhất là 230 ℃.
Ứng dụng của băng tải cao su chịu nhiệt
Băng tải cao su chịu nhiệt được lắp đặt ở mọi địa hình, và mọi khoảng cách. Thích hợp với mọi cơ sở sản xuất như: quy mô vừa và nhỏ, hay các công trình lớn, việc sử dụng loại băng tải cao su chịu nhiệt này sẽ giúp tiết kiệm sức lao động, nhân công, giảm thời gian vận chuyển và tăng hiệu quả rõ rệt.

Công ty Việt Thống Hưng Thịnh chuyên thiết kế và chế tạo các loại băng tải, băng chuyền chất lượng đảm bảo, thương hiệu của chúng tôi đã có từ lâu năm với uy tín cao luôn là sự lựa chọn hàng đầu của các doanh nghiệp trong và ngoài nước. Đến với công ty chúng tôi quý khách hàng sẽ cảm nhận được chất lượng đảm bảo trong từng sản phẩm, chế độ bảo hành đầy đủ và dịch vụ hậu mãi tốt nhất.
